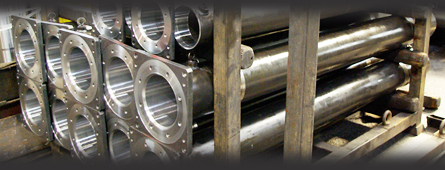

ＫＰ-Ｈ ホーニングチューブ

■ ＫＰ-Ｈ ホーニングチューブ は、東京ホーニング工業の製品です。

ＫＰ－Ｈ ホーニングチューブ　材質： STKM 13A、他
● フランジ・バイパスボス並にトラニオンなどを溶接し、その後ボーリング・ホーニング加工いたしますのでシリンダー自体の精度が高く、関連部の加工が容易です。
● ドリル加工・タップ加工なども施工いたします。

■ 寸法表（本表中の寸法であれば、比較的早い納期が可能です。）

内　径 （mm）	外　径 （mm）
100	130	139.8
120		139.8	152.4	165.2
125			152.4	165.2	168.3
140				165.2	168.3	177.8
150		177.8	190.7
160		177.8	190.7	200
170			190.7	200	210	216.3
180	190.7	200	210	216.3	219.1	232
200			210	216.3	219.1	232
220	241.8	244.5	267.4	273.1
240			267.4	273.1	298.5
250			267.4	273.1	298.5
280		298.5	318.5	323.9	339.7
300			318.5	323.9	339.7	355.6
330						355.6

※上記寸法以外のものも製作いたします。
