電着ツールの販売

東京ホーニング工業では、電着ワンパス加工などに用いられる
電着ツールの販売を行っております。

▼ 電着ワンパス加工について
▼ 電着ツールの名称
▼ 電着詳細図
▼ 電着一覧表

■ 電着ワンパス加工について
電着ワンパス加工とは、砥石と一体型になっている電着ツールを回転させながら
上下に微振動させ、１回だけ通すことによって行う加工方法です。

---

■ 電着ツールの名称

A. フロントガイド
下穴加工径に対してフロントガイド径は - 0.02mm ～ - 0.10mm

Ｂ. 電着層
電着は、要求加工精度・面粗さ・ワークの材質によって異なる。

C. バックガイド
バックガイドは、仕上がり寸法から 0 ～ - 0.01ｍｍ
鋳物の場合 ０近くだとキズがつくので - 0.01mm程度みればよい。

---

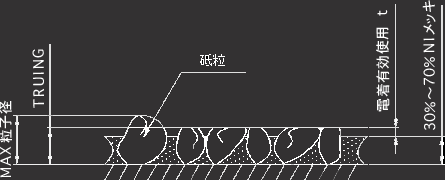

■ 電着詳細図

---

■ 電着一覧表

D I A M O N D （♯）	Ｃ Ｂ N （♯）	砥 粒 径 （ｍｍ）
30　　　／　　　40
40　　　／　　　50
50　　　／　　　60
60　　　／　　　80	60　　　／　　　80	0.3
80　　　／　　　100	80　　　／　　　100	0.2
100　　　／　　　120	100　　　／　　　120	0.175
120　　　／　　　140	120　　　／　　　140	0.15
140　　　／　　　170	140　　　／　　　170	0.135
170　　　／　　　200	170　　　／　　　200	0.125
200　　　／　　　230	200　　　／　　　230	0.1
230　　　／　　　270	230　　　／　　　270	0.075
270　　　／　　　325	270　　　／　　　325	0.06
325　　　／　　　400	325　　　／　　　400	0.05
400		0.05
500		0.04
600		0.03
800		0.015
