EXTERNER（エックスターナー）/TUBING

■ EXTERNER/TUBING は、東京ホーニング工業の製品です。

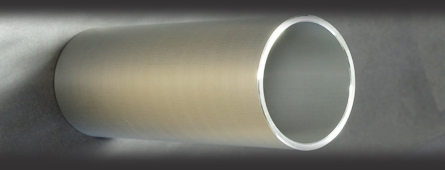

EXTERNER/TUBING（材質： 6063 Ｔ8 ※硬質アルマイト施工済）
● アルミ合金チューブ（6063 Ｔ8）を幾何学的に加工した後、内面、および外面共に特殊な硬質陽極硬化処理した、画期的な省力化材料です。
● 硬質クロムめっきの3倍以上の耐摩擦性があります。
● アルミ素材なので軽量化が抜群です。（鉄・ステンレス・銅などの約1/3）
● マイクロピッカーズ硬さ300以上の表面硬度を誇ります。
● 被膜は電気絶縁性で耐電圧性にも優れています。

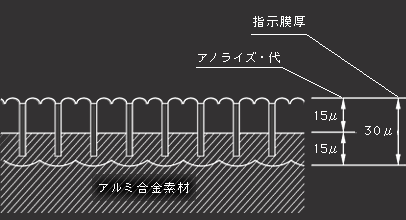

■ 特殊硬質アノライズから生まれた「ＥＸＴＥＲＮＥＲ/ＴＵＢＩＮＧ」
陽極酸化処理法は、特殊な高速電解によりコスト面のメリットを兼ね揃えた処理法です。


■ 管の化学成分（％）

Cu	Si	Fe	Mn	Mg	Zn	Cr	Ti	他	Aℓ
0.10 以下	0.2～ 0.6	0.35 以下	0.10 以下	0.45～ 0.9	0.10 以下	0.10 以下	0.10 以下	0.15 以下	残部

■ 管の機械的性質

引 張 試 験
【 肉　厚 】 06～6.0 mm	【 引 張 強 さ 】 23 kg/㎡ 以下	【 耐　力 】 21 kg/㎡ 以上	【 伸 び 】 5％以上

※ Aluminium Alloy Seamless Tubes, JISH 4080 より抜粋

■ 寸法表

内　径 （mm）	外　径 （mm）	肉　厚 （mm）	長　さ （mm）	耐　圧 （kg/cm²）
20	25	2.5	1000	127
30	35	2.5	1000	85
40	45	2.5	1000	63
50	56.4	3.2	1000	65
63	69.4	3.2	1000	51
80	88	4.0	1000	51
100	108	4.0	1000	40

※各管の定格圧力は、油圧 ＪＩＳ 8304 より算出（Ｓ値は5.11 kg/mm²　とする）
